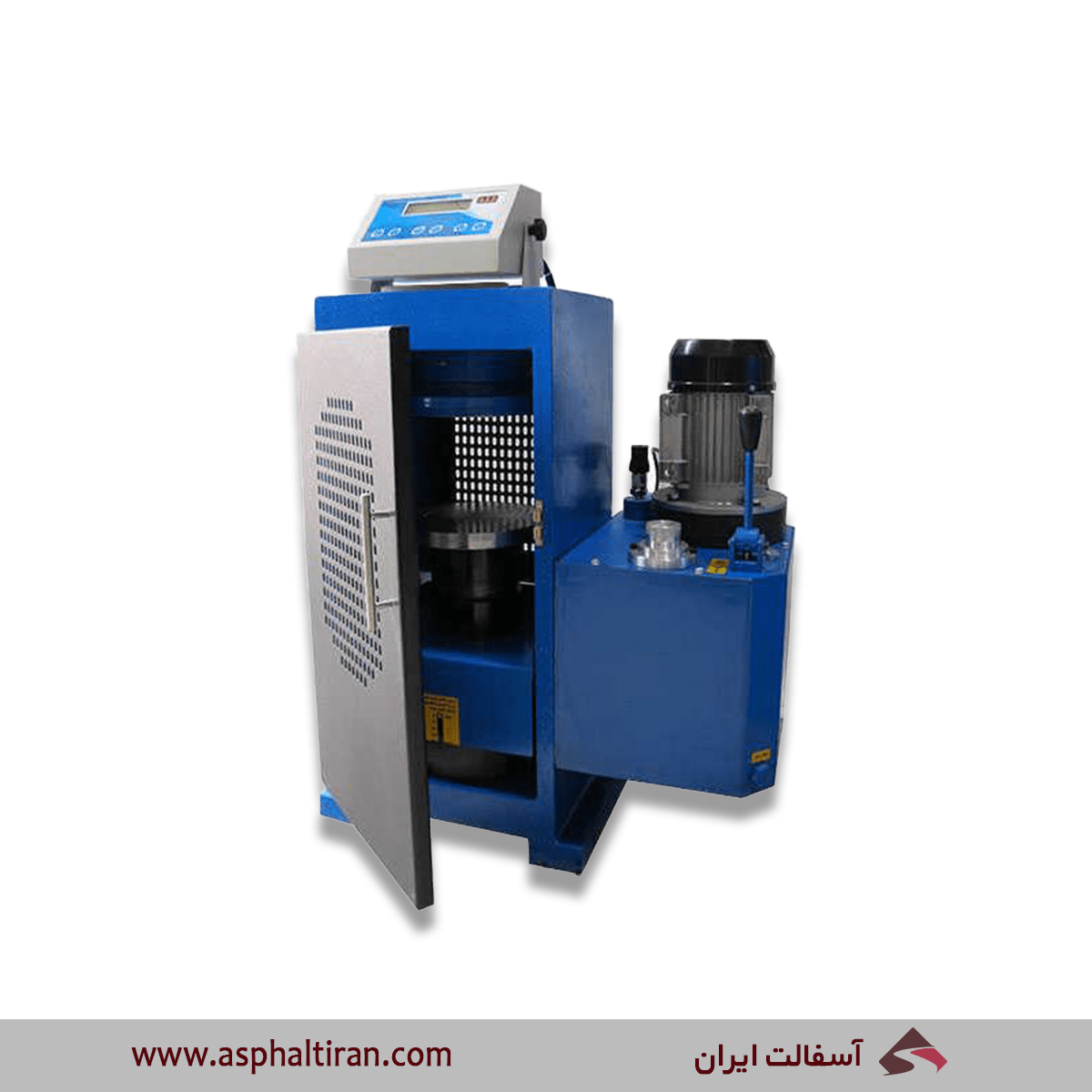

جک بتن شکن که در زبان انگلیسی به Concrete Compaction machine معروف است در آزمایشگاه های بتن برای تعیین مقاومت بتن در برابر فشار استفاده می شود. جک بتن شکن معمولا در مدل اتوماتیک و نیمه اتوماتیک در آزمایشگاه بتن مورد استفاده قرار می گیرد. مهمترین آزمون جهت تعیین مقاومت سازه های بتنی آزمون تعیین مقاومت فشاری بتن است که توسط دستگاه جک بتن شکن انجام می شود. از دستگاه جک بتن شکن با نام جک مقاومت فشاری بتن نیزنام برده می شود.
دستگاه جک بتن شکن 200 تن از پر کاربرد ترین دستگاه هایی است که در آزمایشگاه های بتن استفاده می شود.
دستگاه ها جک بتن شکن آسفالت ایران با کنترل سرعت موتور الکتریکی، نیروی بارگیری هیدرولیک را تنظیم می کنند. در این جک بتن شکن سیستم الکترونیکی دستگاه، سرعت موتور و فشار روغن را تنظیم می کند تا دقیقا مقدار نیروی هیدرولیک مورد نیاز را تامین کند. این عملکرد از تغییرات فشار ناشی از گرم شدن بیش از حد روغن جلوگیری می کند. در نتیجه عمر مفید را افزایش می دهد و به طوری چشم گیر این دستگاه بی صدا تر است.
انواع جک بتن شکن
این دستگاه در سه مدل که در ادامه آورده ایم تولید می شود. البته باید بگوییم تمامی این دستگاه ها فارغ از اینکه دارای مدل های پیشرفته تری هستند، در همه این جک های بتن شکن، قابلیت تنظیم برای هر نوع نمونه با ابعاد استاندارد وجود دارد و از پیش تعریف شده است.
- جک بتن شکن آنالوگ
- جک بتن شکن دیجیتالی نیمه اتوماتیک
- جک بتن شکن تمام اتوماتیک
جک بتن شکن آنالوگ
دستگاه جک بتن شکن 200 تن آنالوگ تفاوت هایی جزئی با مدل دیجیتالی نیمه اتوماتیک دارد. در مدل جک بتن شکن آنالوگ تمامی بدنه و سیستم هیدرولیک مانند دستگاه نیمه اتوماتیک است و تنها تفاوت بین این دو دستگاه نمایش نیرو می باشد. در مدل آنالوگ نیرو و پارامتر ها به صورت کاملا آنالوگ به نمایش در می آید ولی در مدل های دیجیتالی تمامی پارامتر ها روی نمایشگر دستگاه قابل مشاهده است. البته امروزه خرید و استفاده از دستگاه های جک بتن شکن آنالوگ به دلیل وجود دستگاه های اتوماتیک منطقی نیست و منسوخ شده است.
این دستگاه جک بتن شکن آنالوگ شامل قطعات زیر می باشد:
- پمپ هیدرولیکی روغن
- گیچ آنالوگ عقربه ای
- میکروسوییچ محدود کننده
- اسپیسر برای انواع نمونه
جک بتن شکن نیمه اتوماتیک چیست؟
در مدل نیمه اتوماتیک جک بتن شکن کنترلر های حرفه ای، میزان فشار وارد شده را به طور زنده و میزان فشار را در طول آزمایش نمایش می دهند. میزان فشار و نتایج قابل انتقال و متصل کردن به کامپیوتر است. نمایش گر دیجیتال دستگاه نرخ بارگذاری را در طول زمان آزمایش نمایش می دهند. بار نهایی، میانگین نرخ بار و تنش اوج در پایان نمایش داده می شود و به طور خودکار ذخیره می شود. همچنین این دستگاه دارای گزینه هایی برای ارسال مستقیم داده ها و نتایج به رایانه یا چاپگر برای ترسیم نمودار است.
دستگاه جک بتن شکن 200 تن نیمه اتوماتیک شامل قطعات و امکانات زیر است:
- دارای نشانگر میزان روغن دستگاه
- پرشر ترانسمیار (مبدل فشاری) 600 بار
- نمایشگر دیجیتالی
- امکان اتصال به کامپیوتر
- دارای میکروسوییچ محدود و قطع کننده کورس
- داشتن کالیبراسیون نرم افزاری و …
جک بتن شکن تمام اتوماتیک:
در دستگاه تمام اتوماتیک جک بتن شکن، کنترل کننده های الکترونیکی دارای گزینه هایی برای کنترل عملیاتی، جمع آوری داده ها و توزیع هستند. جک های بتن شکن اتوماتیک چرخه های آزمایش کامل مقاومت فشاری بتن را با حداقل ورودی اپراتور انجام می دهد.
پس از آماده سازی نمونه های مکعبی بتن و داده های نمونه های بتن و موقعیت یابی، نوع آزمون و داده های نمونه انتخاب شده و آزمایش آغاز می شود. در این مدل از جک بتن شکن اتوماتیک خطای انسانی برای بارگذاری و ورودی پارامتر های بار حذف می شود و از کارایی، دقت و تکرار پذیری نتایج تست مقاومت فشاری نمونه های بتنی اطمینان حاصل می شود.
دستگاه جک بتن شکن 200 تن نیمه اتوماتیک شامل قطعات و امکانات زیر است:
- نمایشگر لمسی
- درجه مقدار روغن
- گزارش گیری با نرم افزار اکسل
- موتور کلاچ دار تک فاز
- موتور با قدرت 1 اسب بخار
- رنگ التراسونیک
- قطعات آب بندی شده
- قطع کننده کورد پیستون
- دقت تا 100 کیلوگرم
کنترل کننده های خودکار دستگاه جک بتن شکن تمام اتوماتیک روش های تست فشاری بتن را مطابق با الزامات استاندارد انتخاب شده ASTM یا AASHTO انجام می دهند. کنترل کننده ها همچنین تمامی نتایج و داده ها را برای تجزیه و تحلیل و گزارش ذخیره می کنند.
البته در مدل های پیشرفته تر جک بتن شکن در دنیا با شبکه های هیدرولیک و الکترونیکی ویژه کنترل بار و اندازه گیری تغییر شکل نمونه برای تعیین مدول الاستیسیته و نسبت پواسون با استفاده از لوازم جانبی مشخص شده مجهز شدند.
دستگاه جک بتن تمام اتومات با استفاده از استاندارد های انتخابی با کنترل کننده های الکترونیکی با دقت بالا امکان چاپ یا دانلود صد ها نتیجه آزمایش ذخیره شده برای گزارش دهی و مستند سازی این نتایج را فراهم می کند.
از استاندارد ASTM برای جک بتن شکن چه میدانید؟
ASTM C39 بارگذاری اولیه نمونه را با نرخ بالاتری برای نیمه اول آزمایش اجازه می دهد. بارگذاری در این مرحله باید در 10 درصد بار نهایی پیش بینی شده متوقف شود تا تراز بودن نمونه ها بررسی شود. هنگامی که از سر گرفته می شود، کل بار باید کنترل شود تا در مورد زمانی که کنترل هیدرولیک باید به نرخ اندازه گیری شده تغییر کند، قضاوت شود. نرخ بار اندازه گیری شده قبل از عملیات تنظیم می شود تا با الزامات روش آزمایش مطابقت داشته باشد.
قالب های بارگذاری جک بتن شکن استاندارد با ظرفیت های قاب بار از 250000 تا 500000 پوند در دسترس هستند. این قاب ها از توصیه های موسسه بتن آمریکا (ACI) برای سختی با سر های متقاطع فولادی جامع از ضخامت 3 تا 6 اینچ فراتر می روند.
برای خواندن اطلاعات بیشتر در مورد آزمایش مقاومت فشاری بتن و دیگر آزمایش های مخرب و غیرمخرب بتن به بخش مقالات و بلاگ ما مراجعه کنید.
چرا خرید جک بتن شکن دست دوم؟!
خرید دستگاه جک بتن شکن دست دوم کاری غیر منطقی است زیرا ممکن است دستگاه در صورت استفاده غیر استاندارد دارای مشکل های نشت روغن هیدرولیک دستگاه و مشکلات موتوری و برقی باشد و هیچ تظمینی برای سلامت دستگاه های دست دوم با کارکرد و عمر بالا وجود ندارد.
همپنین قیمت مناسب دستگاه های نیمه اتوماتیک دیجیتالی خرید این جک های بتن شکن دست دوم را غیر منطقی می سازد.
سوالات متداول:
جک بتن شکن چه کاربردهایی دارد؟
جک بتن شکن برای تعیین مقاومت بتن در برابر فشار در آزمایشگاه های بتن استفاده میشود. این دستگاه در انواع مختلف مدلها، از آنالوگ تا اتوماتیک، برای آزمایشهای مختلف مورد استفاده قرار میگیرد.
چه مدلهایی از جک بتن شکن وجود دارد؟
انواع جک بتن شکن شامل آنالوگ، دیجیتالی نیمه اتوماتیک و تمام اتوماتیک هستند. هر یک از این مدلها ویژگیها و کاربردهای متفاوتی دارند.
چه تفاوتهایی بین مدلهای جک بتن شکن وجود دارد؟
تفاوتهای اصلی بین مدلهای جک بتن شکن معمولاً در نحوه نمایش و کنترل پارامترها، اتوماتیک بودن یا نبودن عملکرد، و امکانات مرتبط با نمایش، ذخیره سازی دادهها و اتصال به سایر دستگاههاست.
چرا خرید جک بتن شکن دست دوم منطقی نیست؟
خرید دستگاه جک بتن شکن دست دوم به دلیل مشکلاتی مانند نشت روغن هیدرولیک، مشکلات موتوری و برقی، و عدم تضمین کیفیت و کارایی، غیر منطقی است. همچنین، قیمت مناسب دستگاههای نو با ویژگیهای پیشرفته نیز انتخاب دستگاه دست دوم را غیر منطقی میکند.
